| ब्रांड नाम: | JEFFER |
| मॉडल संख्या: | स्वनिर्धारित |
| मूक: | 1 सेट |
| कीमत: | विनिमय योग्य |
| डिलीवरी का समय: | डाउन पेमेंट प्राप्त करने के 180 दिन बाद |
| भुगतान की शर्तें: | टी/टी, एल/सी |
250TPD फ्लोट ग्लास उत्पादन लाइन ग्लास उद्योग के लिए ग्लास बनाने की मशीनें
1. अवलोकन
फ्लोट ग्लास के उत्पादन का मूल सिद्धांत उच्च तापमान पर पिघले हुए ग्लास को पिघले हुए टिन की सतह पर निर्देशित करना है।टिन तरल पदार्थ के उच्च घनत्व और पूरी तरह से सपाट सतह का लाभ उठाते हुए, ग्लास प्राकृतिक रूप से फैलता है, चमकता है, और गुरुत्वाकर्षण और सतह तनाव के संयुक्त प्रभावों के तहत आकार लेता है।यह प्रक्रिया मूल रूप से पारंपरिक यांत्रिक रोल-मोल्डिंग विधियों के कारण मोटाई असमानता से बचती है, ग्लास रिबन को काफी चौड़ा करने और खींचने की गति में काफी वृद्धि करके, बड़े पैमाने पर, निरंतर फ्लैट ग्लास उत्पादन के लिए एक ठोस तकनीकी आधार स्थापित किया।
इस प्रक्रिया से निर्मित कांच में उत्कृष्ट ऑप्टिकल विकृति नियंत्रण और न्यूनतम तरंगों का प्रदर्शन होता है।इसकी सतह की गुणवत्ता और आंतरिक एकरूपता उच्च अंत प्रसंस्करण अनुप्रयोगों की सख्त आवश्यकताओं को पूरा करने के लिए पर्याप्त हैंएक पूर्ण फ्लोट ग्लास उत्पादन लाइन में आम तौर पर पांच मुख्य प्रक्रिया चरण शामिल होते हैंः बैच तैयारी, उच्च तापमान पिघलने, टिन स्नान बनाने, एनीलिंग उपचार,और ठंडे अंत में काटने और स्टैकिंगटिन तरल सतह पर उच्च तापमान पर फैलाव और चमकाने को पूरा करके, उत्पाद बेहतर समानांतरता और ऑप्टिकल ट्रांसमिशन प्रदर्शन प्राप्त करता है।
2प्रदर्शन विशेषताएं
चूंकि कांच का रिबन टिन की तरल सतह पर बनता है, इसलिए ऊपरी और निचली दोनों सतहों को उच्च तापमान "आग-पोलिशिंग" प्रभाव प्राप्त होता है,एक सतह परिष्करण मैकेनिकल पीसने के लिए तुलनीय देता हैइसके अतिरिक्त, यांत्रिक रूप से पीस ग्लास की तुलना में, फ्लोट ग्लास एक पूर्ण सतह संपीड़न परत रखता है,उच्च यांत्रिक शक्ति और बेहतर मौसम प्रतिरोध और रासायनिक स्थायित्व प्रदान करना, जिससे इसे लंबे समय तक सेवा के दौरान खरोंच या प्रदर्शन में गिरावट का खतरा कम होता है।
3मोटाई विनिर्देश और अनुप्रयोग
| नहीं. | मोटाई | विशिष्ट अनुप्रयोग |
|---|---|---|
| 1 | 2mm, 3mm, 4mm, 5mm, 6mm | इमारतों के खिड़कियाँ और दरवाजे; ऑटोमोबाइल के साइड विंडो और सनड्रॉप |
| 2 | 2mm, 3mm, 5mm, 6mm | चांदी के दर्पणों का प्रसंस्करण; सजावटी दर्पण |
| 3 | 8mm, 10mm | पर्दे की दीवारें; आंतरिक विभाजन; प्रदर्शन के मामले |
| 4 | 12 मिमी | बड़ी मंजिल से छत तक खिड़कियां; दुकानों के विज़ुअलाइज़ेशन |
| 5 | 15 मिमी | लोड-असर ग्लास संरचनाएं; सीढ़ी के पदचिह्न |
| 6 | 19 मिमी | विशेष सुरक्षा कांच; उच्च अंत वास्तुशिल्प अग्रभाग |
4कच्चे माल की प्रणाली
फ्लोट ग्लास उत्पादन में शामिल प्राथमिक खनिज कच्चे माल और रासायनिक सहायक पदार्थों में निम्नलिखित शामिल हैंः
| नहीं. | कच्चा माल | कार्यात्मक भूमिका |
|---|---|---|
| 1 | सिलिकॉन रेत | ग्लास नेटवर्क कंकाल बनाने के लिए SiO2 की आपूर्ति करता है |
| 2 | डोलोमाइट | रासायनिक स्थिरता में सुधार के लिए MgO और CaO का परिचय देता है |
| 3 | चूना पत्थर | पिघलने के तापमान और चिपचिपाहट को समायोजित करने के लिए CaO प्रदान करता है |
| 4 | फेल्डस्पर्ट | यांत्रिक शक्ति बढ़ाने के लिए Al2O3 की आपूर्ति करता है |
| 5 | सोडा राख | पिघलने के तापमान को कम करने के लिए एक प्रवाह के रूप में कार्य करता है |
| 6 | नमक केक | बुलबुले और स्ट्रिया को खत्म करने के लिए एक ठीक एजेंट के रूप में कार्य करता है |
| 7 | कूलट | पिघलने में तेजी लाता है और ऊर्जा की खपत को बचाता है |
5. फ्लोट ग्लास उत्पादन लाइन का प्रक्रिया प्रवाह
सटीक भार और कुशल मिश्रण के बाद, बैच सामग्री को लगातार एक बैच चार्जर द्वारा पिघलने की भट्ठी में खिलाया जाता है।बैच सामग्री समरूप कांच तरल में पिघल जाती है, जो एक नहर के माध्यम से टिन स्नान में बहता है, जहां टिन की सतह पर फैलाने, चमकाने और मोटाई नियंत्रण होता है। जब कांच का रिबन लगभग 600 डिग्री सेल्सियस तक ठंडा होता है, तो यह एक प्रकार का टिन स्नान है।यह एक संक्रमण रोलर टेबल के माध्यम से annealing lehr में गुजरता है, जहां आंतरिक थर्मल तनाव को सटीक रूप से नियंत्रित तापमान की स्थिति में समाप्त कर दिया जाता है।स्वचालित स्नैपिंग और पृथक्करण, और अंत में शिपमेंट के लिए तैयार तैयार उत्पादों को बनाने के लिए स्टैकिंग सिस्टम द्वारा ढेर और पैक किया जाता है।
6मुख्य उपकरण विवरण
6.1 बैच संयंत्र
विभिन्न खनिज कच्चे माल के भंडारण, तौल, मिश्रण और परिवहन के लिए जिम्मेदार, लगातार रचना और अच्छी तरह से मिश्रित बैच सामग्री के साथ पिघलने की भट्ठी की आपूर्ति।
6.2 पिघलने की भट्ठी
पिघलने की टंकी पूरी उत्पादन लाइन का थर्मल कोर है। इसके अग्निरोधक अस्तरों का चयन और स्थापना गुणवत्ता सीधे भट्ठी सेवा जीवन और कांच पिघलने की गुणवत्ता निर्धारित करती है।उच्च संक्षारण प्रतिरोधी सामग्रियों जैसे फ्यूज्ड जिरकोनिया-अलुमिना का उपयोग किया जाना चाहिए.
6.3 टिन बाथ
टिन बाथ फ्लोटिंग प्रक्रिया में सबसे तकनीकी रूप से महत्वपूर्ण उपकरण है। टिन बाथ में लगातार बहने के बाद, पिघला हुआ ग्लास टिन तरल (घनत्व 7.5) की सतह पर तैरता है।3 ग्राम/सेमी3)गुरुत्वाकर्षण, सतह के तनाव और यांत्रिक शीर्ष रोलर्स के संयुक्त कार्यों के माध्यम से, कांच क्रमिक रूप से फैलाने, चमकाने, पतला करने और ठंडा करने के लिए सेट किया जाता है।अंततः एक समान मोटाई और एक सपाट सतह के साथ एक निरंतर ग्लास रिबन का गठनउपकरण में एक संरचनात्मक रूप से स्थिर डिजाइन है जो टिन तरल में एक समान तापमान क्षेत्र सुनिश्चित करता है, जिससे कांच का समान रूप से फैलना और तेजी से आकार प्राप्त होता है।
6.4 सुरक्षा गैस स्टेशन
सुरक्षा गैस स्टेशन को टिन स्नान के लिए आवश्यक उच्च शुद्धता वाले सुरक्षा वातावरण का स्थिर उत्पादन और आपूर्ति करने के लिए लगातार 24 घंटे काम करना चाहिए।एक नाइट्रोजन (N2) और हाइड्रोजन (H2) गैसों के मिश्रण का उपयोग सुरक्षा माध्यम के रूप में किया जाता है, मुख्य रूप से उच्च तापमान पर टिन तरल के ऑक्सीकरण को रोकने और एक साफ टिन सतह सुनिश्चित करने के लिए।
नाइट्रोजन एक रंगहीन, गंधहीन निष्क्रिय गैस है जो प्रकृति में एक मुक्त अवस्था में मौजूद है। यह गैर-दहनशील और पानी में खराब घुलनशील है, टिन के साथ प्रतिक्रिया किए बिना प्रभावी रूप से ऑक्सीजन को अलग करता है। हाइड्रोजन,दूसरी ओर, सबसे हल्की कम करने वाली गैस है, जिसमें मजबूत कम करने की क्षमता और उच्च रासायनिक गतिविधि है। यह टिन की सतह पर पानी की भाप बनाने के लिए ऑक्साइड के निशान के साथ प्रतिक्रिया करता है,जो उत्सर्जित गैसों के साथ समाप्त हो जाती है, जबकि इसकी उच्च ताप चालकता भी टिन स्नान छत स्थान के भीतर तापमान समता में सहायता करती है।
6.5 लेहर को एनीलिंग करना
एनीलिंग प्रक्रिया का मुख्य उद्देश्य असमान थर्मल इतिहास के कारण फ्लोट ग्लास रिबन के भीतर स्थायी तनाव और ऑप्टिकल असमानता को समाप्त करना है,इस प्रकार कांच की संरचना को स्थिर करना और काटने और बाद के प्रसंस्करण के दौरान उच्च उपज दर सुनिश्चित करना.
एनीलिंग अनिवार्य रूप से एक सटीक तापमान नियंत्रित शीतलन प्रक्रिया है। शीतलन दर को विभिन्न मोटाई और उत्पाद ग्रेड के अनुसार निर्धारित किया जाना चाहिए,यह सुनिश्चित करना कि अवशिष्ट तनाव राष्ट्रीय मानकों द्वारा निर्दिष्ट अनुमेय सीमाओं के भीतर रहेइसी समय, अत्यधिक तनाव के कारण शीशे के भीतर टूटने से रोकने के लिए एनीलिंग के दौरान उत्पन्न अस्थायी तनावों को सख्ती से नियंत्रित किया जाना चाहिए।
6.6 कोल्ड-एंड प्रोसेसिंग सिस्टम
फ्लोट उत्पादन लाइन का ठंडा अंत ऑनलाइन गुणवत्ता निरीक्षण, काटने, स्क्रैपिंग, स्टैकिंग और ग्लास रिबन की पैकेजिंग करता है,और आम तौर पर तीन प्रमुख कार्यात्मक क्षेत्रों में विभाजित है:
निरीक्षण और पूर्व उपचार अनुभाग: ऑप्टिकल गुणवत्ता निरीक्षण, दोष पहचान और अंकन करता है।
काटने और तोड़ने का भाग: आदेश आयामों के अनुसार अनुदैर्ध्य और अनुदैर्ध्य काटने, स्वचालित स्नैपिंग और किनारे पीसने का संचालन करता है।

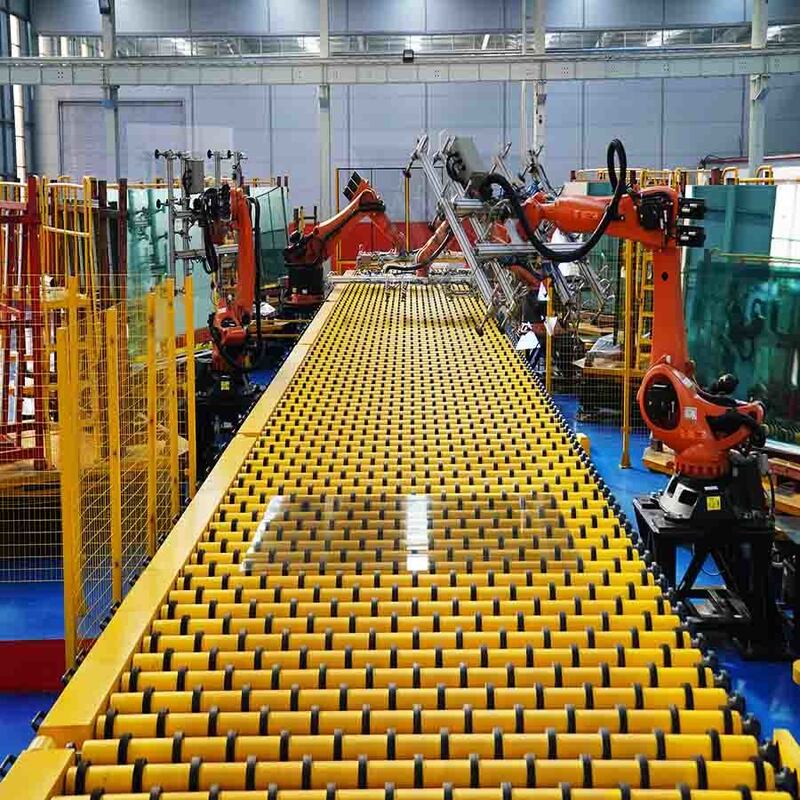

स्टैकिंग और पैकेजिंग सेक्शन: यांत्रिक रूप से या हवा में तैरने के माध्यम से तैयार शीटों को ढेर करता है, जिसके बाद नमी और खरोंच के प्रतिरोधी पैकेजिंग होती है।
कोल्ड-एंड ऑटोमेशन प्रणाली को आपातकालीन हैंडलिंग क्षेत्र, गुणवत्ता निरीक्षण और ग्रेडिंग क्षेत्र, अनुकूलित काटने के क्षेत्र, अंतराल पृथक्करण क्षेत्र में विभाजित किया जा सकता है,त्वरण वाहक क्षेत्रइनमे से आपातकालीन क्षेत्र एनीलिंग लेहर आउटलेट और मुख्य कन्वेयर टेबल के बीच स्थित है।काटने और गिरने वाली प्लेट उपकरण के माध्यम से असामान्य परिस्थितियों में ग्लास के तेजी से निपटान की अनुमति. गुणवत्ता निरीक्षण क्षेत्र स्वचालित अंकन के साथ दोष प्रकार और घनत्व का आकलन करने के लिए ऑनलाइन निरीक्षण उपकरणों का उपयोग करता है। अलगाव क्षेत्र रोलर गति को सटीक रूप से नियंत्रित करने के लिए सर्वो मोटर्स का उपयोग करता है,ग्लास शीटों के बीच सुरक्षित दूरी प्राप्त करना और बाद में स्टैकिंग और पैकेजिंग के लिए आवश्यक शर्तें बनाना।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आपकी कंपनी का व्यवसाय क्षेत्र क्या है?
उत्तर: जेफेर इंजीनियरिंग एंड टेक्नोलॉजी कं, लिमिटेड एक पेशेवर इंजीनियरिंग कंपनी है जो परियोजना नियोजन, इंजीनियरिंग प्रौद्योगिकी परामर्श,डिजाइन-प्रायोजन-निर्माण (ईपीसी) के टर्नकी सेवाएं, और उत्पादन संचालन प्रबंधन।
प्रश्न: क्या आप अनुकूलित डिजाइन सेवाएं प्रदान कर सकते हैं?
उत्तर: हाँ। We have an experienced technical team capable of developing comprehensive engineering solutions and construction drawings based on the product specifications and quality requirements provided by our clients.
प्रश्न: मैं उपकरण या इंजीनियरिंग सेवाओं के लिए उद्धरण कैसे प्राप्त कर सकता हूं?
उत्तरः उत्पादन लाइन उपकरण के लिए, कृपया उन उत्पादों के विस्तृत विनिर्देश प्रदान करें जिन्हें आप निर्माण करने का इरादा रखते हैं (जैसे मोटाई रेंज, लक्ष्य क्षमता और उत्पाद अनुप्रयोग),और हम आपके संदर्भ के लिए एक आर्थिक प्रस्ताव तैयार करेंगेइंजीनियरिंग सेवाओं के लिए, कृपया अपनी परियोजना आवश्यकताओं का वर्णन करें, और हम एक विस्तृत कार्यक्रम और निष्पादन योजना प्रदान करेंगे।
